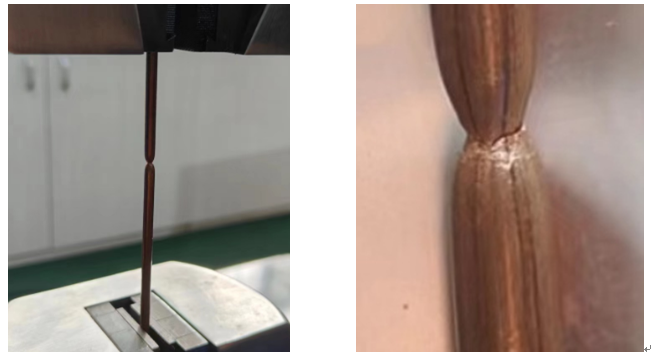

試驗方案：金屬材料拉伸試驗方法（棒材）
計算標(biāo)準(zhǔn)：GB/T 228.1-2021
送樣單位：潞安某銅材科技有限公司
試驗設(shè)備：三思泰捷萬能試驗機CMT4000
試驗速度：20 mm/min
直徑：3.5 mm
原始標(biāo)距：100 mm
試驗日期：2023-04-25
試驗要求：求取銅線1.0mm-3.5mm材料延伸率和抗拉強度試驗
客戶背景：該公司主要經(jīng)營高致密銅線坯、高致密銅線材、高導(dǎo)超細銅合金接觸線、五金件、電線電纜的技術(shù)研發(fā)、設(shè)計、技術(shù)推廣、制造等。

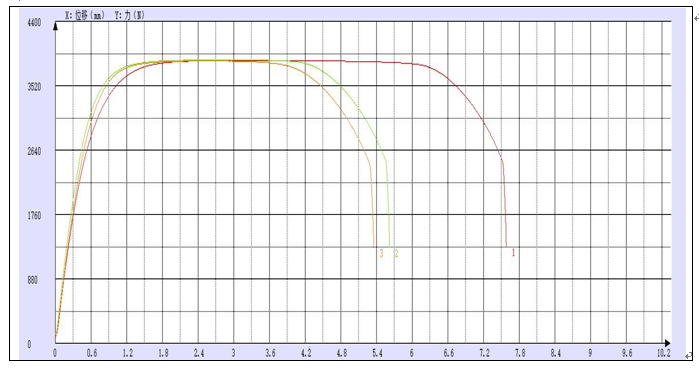

試驗數(shù)據(jù)：

    最大力    抗拉強度    斷裂延伸率
單位    N    MPa    %
試樣1    3864.96    401.72    7.59
試樣2    3871.64    402.41    5.63
試樣3    3857.46    400.94    5.37
最大值    3871.64    402.41    7.59
最小值    3857.46    400.94    5.37
平均值    3864.69    401.69    6.20
